数字万用表的用法大全图解

万用表作为电工的常备工具,具有多种功能,可以测电流、电压、电阻,电容值,还能分辨二级管、三极管的极性,在没有摇表的情况下测设备和线路的绝缘等,但是好多初学者往往只会用来测电压和电阻,之六合交流档往往会用错,其它功能用的少之又少,甚至不知道怎么用,今天我来总结万用表的常用方法。

数字万用表的用法大全图解

数字万用表的用法大全图解-1

测量电压的方法

图片[2]-数字万用表的用法大全图解-赚在家创业号

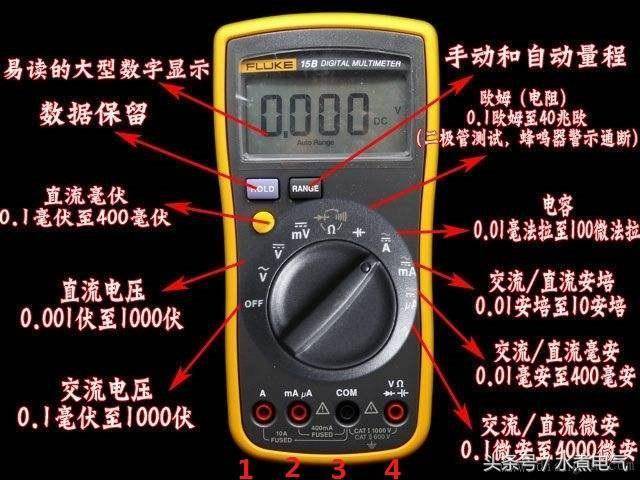

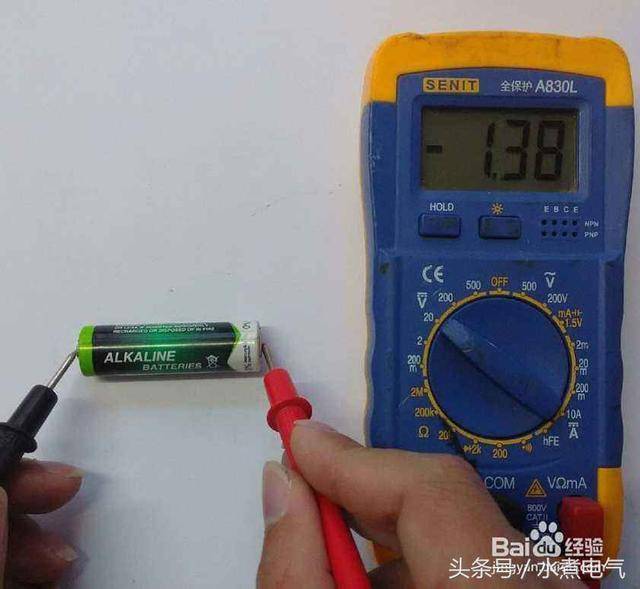

万用表测量电压,一定要与所测线路和设备并联,测量交流或直流电压选对相应的档位和量程。测量直流电压时要分清正负极;红表笔接VΩ(图示4),黑表笔接“COM”(图示3)。红笔接正极,黑别接负极,若接反向,显示电压为负值。

数字万用表的用法大全图解-1 数字万用表的用法大全图解-1

测量电流的方法

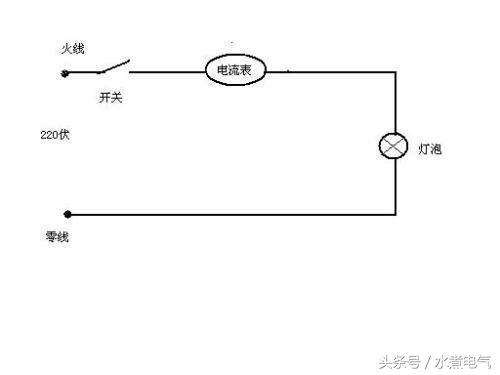

用万用表测量电流,一定将表与线路串联,选择适当的量程,红表笔插入A口(图示1),黑表笔插入“COM”(图示3)。

数字万用表的用法大全图解-1

电阻测量的方法

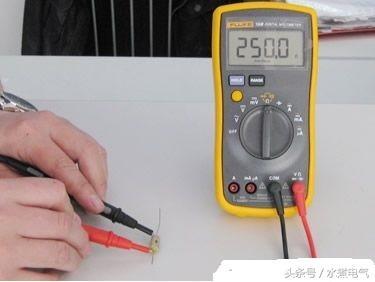

用万用表测电阻,表别分别接被测电阻两端,选择电阻档及适当的量程,红表笔接VΩ(图示4),黑表笔接“COM”(图示3)。

数字万用表的用法大全图解-1

测量电容的方法

将选择开关选择“电容档”,选择适合的量程,将电容两只脚插入“‘C-X’槽内,如没有C-X槽,用表笔测量也可。电容的单位换算:1F(法拉)=1000mF(毫法) ,1(毫法) =1000uF(微法) ,1(微法) =1000nF(纳法) ,1(纳法)=1000pF(皮法),常用单位:uF和pF.

数字万用表的用法大全图解-1 数字万用表的用法大全图解-1

测量二极管的方法

测量二极管和测量电压的方法一样,红表笔接VΩ(图示4),黑表笔接“COM”(图示3),选择二极管测量档。简单判别出正负极

数字万用表的用法大全图解-1

三极管极性判别

1.用表笔判别三极管极性较复杂,首先了解三极管的极性。

数字万用表的用法大全图解-1

首先判断基极,用表笔量三个脚,其中一个脚到另外两个脚都导通(有约600欧的电阻)的就是基极。再判断是NPN型还是PNP型,如果导通时基极接的是红表笔,则为NPN型,反之则是PNP型。最后判断集电极,对NPN型管子,将红表笔接一未知极,在未知极和基极之间接一10K电阻,黑表笔接另一未知极,测得电阻较小时,红表笔接触的就是集电极;对PNP型管子,将黑表笔接一未知极,在未知极和基极之间接一10K电阻,红表笔接另一未知极,测得电阻较小时,黑表笔接触的就是集电极。
