cad标尺寸几种方法?cad快速标注尺寸快捷键

cad标尺寸几种方法?cad快速标注快捷键命令可以快速进行标注,很多朋友都想知道它的命令是什么,不过也有些新手CAD玩家知道了也不会用。今天热键就给大家分享一篇cad快速标注快捷键怎么用,认真看完你就会了。

cad快速标注快捷键命令是什么

QDIM。

cad快速标注快捷键怎么用

1、打开cad软件,小编目前用的是中望cad,其他软件方法一样,不用担心;

2、绘制一个矩形作为例子;

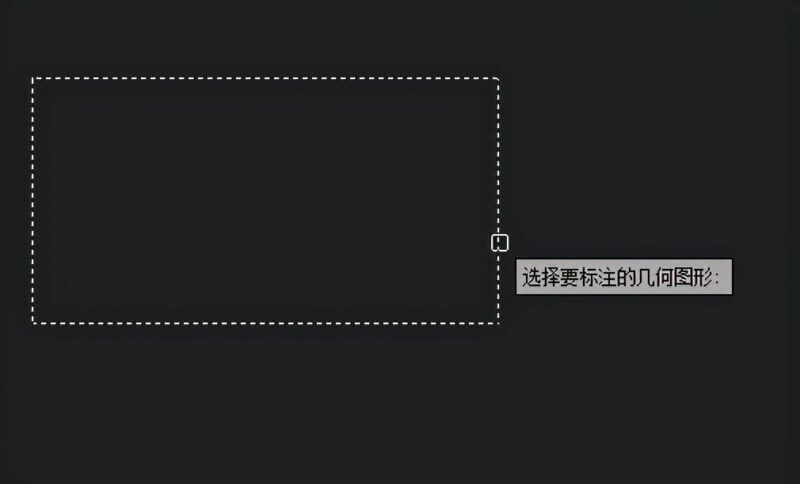

3、在命令框输入命令,“qdim”,会得到“选择要标注的几何图形”的提示,点击矩形即可,然后按Enter键确认;

cad标尺寸几种方法?cad快速标注尺寸快捷键-1

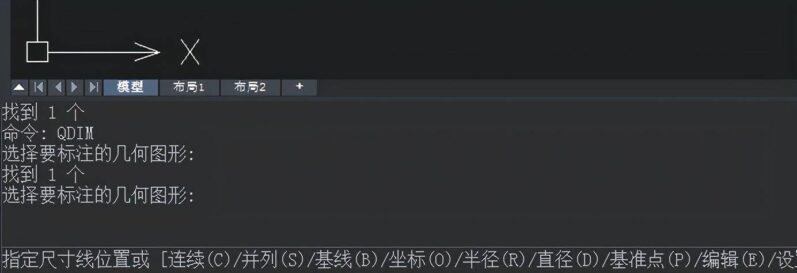

4、接着需要指定尺寸线位置或[连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)] <连续>,我们输入“C”为例;

cad标尺寸几种方法?cad快速标注尺寸快捷键-1

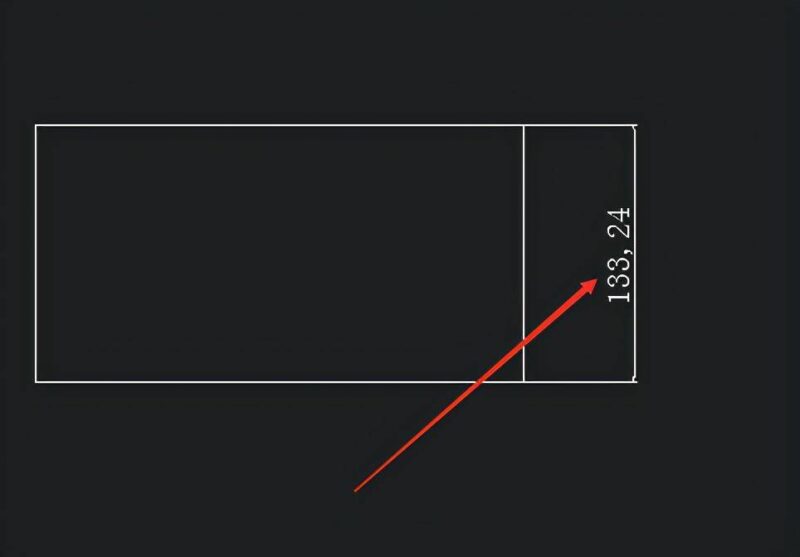

5、最后效果如下,有兴趣的朋友可以再去试试S、O、R等标注进行快速标注哦。

cad标尺寸几种方法?cad快速标注尺寸快捷键-1



拓展阅读

DLI,*DIMLINEAR(直线标注)

DAL,*DIMALIGNED(对齐标注)

DRA,*DIMRADIUS(半径标注)

DDI,*DIMDIAMETER(直径标注)

DAN,*DIMANGULAR(角度标注)

DCE,*DIMCENTER(中心标注)

DOR,*DIMORDINATE(点标注)

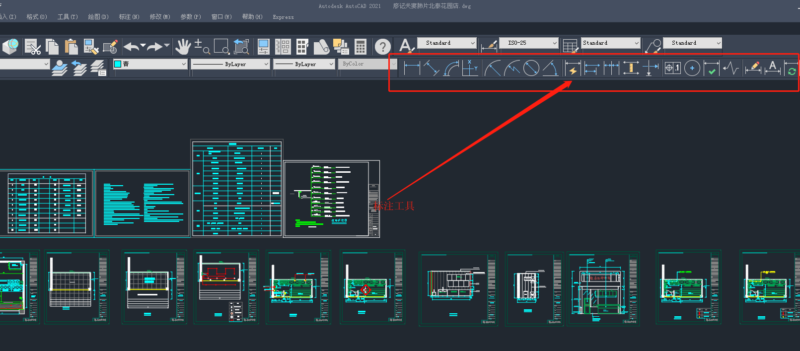

请看截图:

cad标尺寸几种方法?cad快速标注尺寸快捷键-1

标注工具

标注工具快捷键清单列表:

1、线性标注 ————————DLI +空格键

2、对齐标注 ————————DAL +空格键

3、半径标注 ————————DRA +空格键

4、直径标注 ————————DDI +空格键

5、角度标注 ————————DAN +空格键

6、连续标注 ————————DCO +空格键

7、弧长标注 ———————— DAR +空格键

7、快速标注 ————————QDIM +空格键

8、标注设置 ————————D +空格键

以上就是为大家列出的关于AUTOCAD标注的快捷键,cad标注的快捷键不是很多,很容易记住的,初学者建议大家找一个笔记本用笔记录一下,毕竟亲自动手的才是最记忆深刻的方式方法。
