一、辅助绘制通风网络图的原则
绘制通风网络图时，应遵循一定原则，即：“简化原则”、“下进上回原则”和“清晰性原则”。
①简化原则。距离近、风阻小的多个节点可简化为一个；井底车场等风压较小的局部网络可以简化为一个点；各进风井口与回风井口，如果标高相同，也可简化为一个点。
②下进上回原则。应将通风系统的进风部分布置在图的下部，回风部分布置在图的上部；进回风井口节点分别布置在图的最下端和最上端；用风地点并排呈“一”字形布置在图的中部；分支方向应由下而上（地面大气分支除外）。
③清晰性原则。为了使网络图清晰、明了，分支间应尽量避免交叉，节点间应留有合适的间距。
二、举例

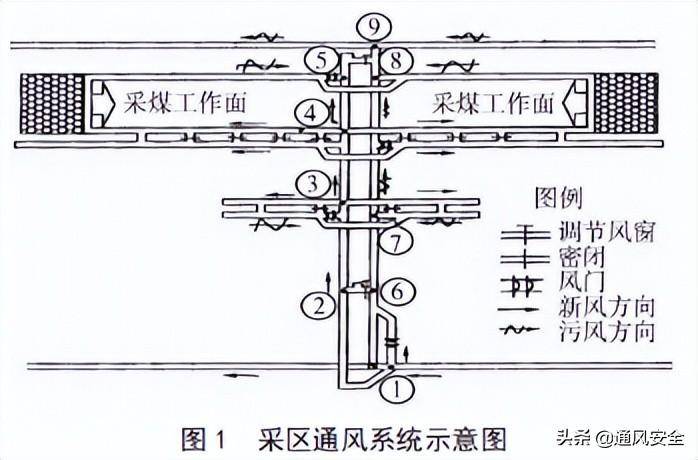

某采区通风系统如图1所示，下面按“四步法”绘制通风网络图。
第一步：在通风系统图中设置节点并进行编号如图1所示。
第二步：将各节点按照风流分合关系进行连线。
从该步骤开始，就要使用Word辅助绘制通风网络图了，具体流程如下：
①打开Word，调出绘图工具栏。

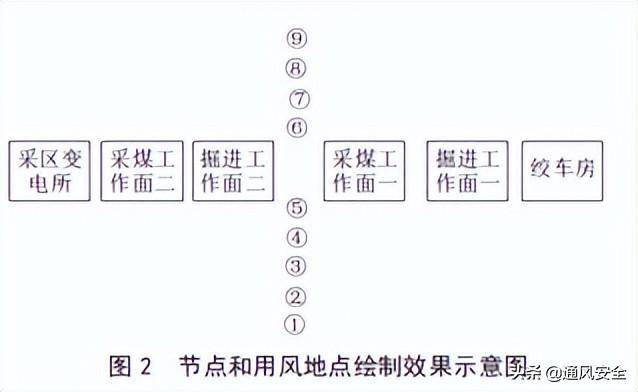

②绘制节点和用风地点。选择“自选图形-流程图-联系”，在自动生成的绘图画布上绘制节点①~⑨；选择“自选图形-流程图-过程”，在绘图画布上绘制采煤工作面、掘进工作面等6个用风地点，如图2所示。

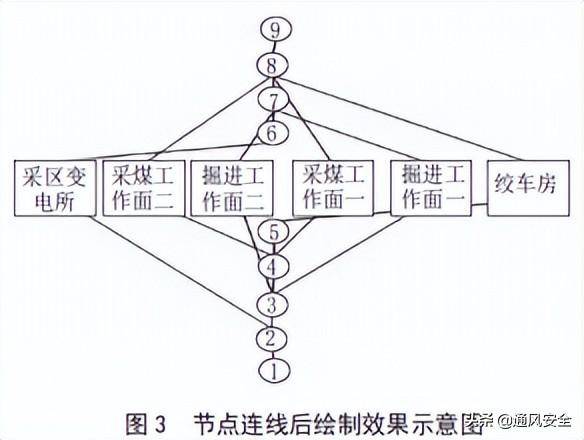

③用连接符将节点(用风地点)进行连线。保持绘图画布处于选中状态，选择“绘图工具栏-自选图形-连接符-直线连接符”，按风流的分合关系将节点或用风地点用直线连接符连接起来，连接完成后效果如图3所示。

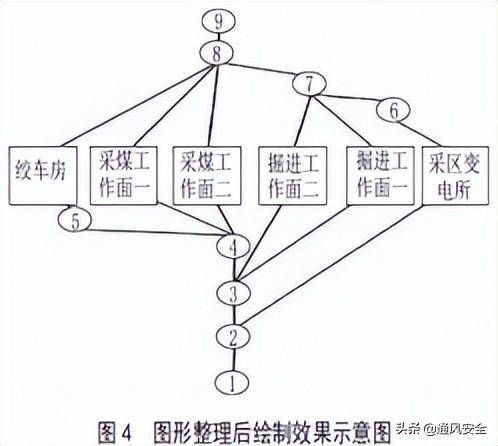

第三步：图形整理。节点连线完成后效果如图3所示，图形分支有交叉，整体比较乱。此时，通过鼠标拖动节点和用风地点调整其位置，分支连线也会随着自动伸缩和移动，始终保持节点的连接关系不变。经过调整后，通风网络图效果如图4所示。
第四步：标注。只需将通风网络图按其绘制习惯画到图纸上或者利用CAD软件绘制成电子图并进行相关标注即可。
附：常规画图步骤
1、绘图步骤
（1）节点编号。在矿井通风系统图上确定风流分合点的位置，并从进风井口开始，沿风流流动方向直到出风井口为止，对各节点进行编号。编号顺序通常是沿风流方向从小到大，也可以按进回风段系统、按翼分采区进行编号，节点编号不能重复。
（2）绘制草图。沿风流方向从进风井口出发至出风井逐个节点、逐个分支地进行绘制，将有风流连通的节点用单线条联接在绘制的过程中先连主干风路，后连支流，遇到风流流入或流出时，在节点处应留有分叉，并在分叉上标明流入或流向节点的号码。为了便于区分，正常风路用实线表示，漏风风路和准备开掘的分支用虚线表示，大气节点之间用点划线表示。
（3）图形整理。绘制复杂通风系统的网络图，需先画草图和框架，再经过整理变形，才能完成。整形的目的，一是把图形画美观，更主要的是设法将通风系统各独立单元和结构特点突出出来，便于运用。为此，沿风网纵向把进风、用风、回风部分分开。通常把进风系统布置在图的下部，将回风系统布置在图的上部，把用风区作为图的中心。沿风网图横向，把各风机系统、各翼、各采区尽可能画在对称的位置上。在将风流的联接关系清楚地表达出来的同时，根据网络图同构的特性，利用点可以位移、分支可以变形、翻转和伸缩的特点，尽量避免或减少交叉分支的出现，使其成为一个含交叉分支最少的非平面图，即利用拓扑变换，在保持联接关系不变情况下，将网络图画成最简单清晰的形状。
2、简化
按通风系统图实际分支和节点画出的网络图往往过于复杂，重点不突出，不便分析和研究问题，因而应根据分析问题和电算的需要对网络图进行简化。简化多在进风区、回风区和非重点研究部位。
(1)并边。将并联或串联的分支，用一条等效风阻分支代替，其等效风阻按并联或串联公式计算。根据解决问题的需要，在某些情况下，可以将局部风网，如某个采区或某个子系统，以一条等效分支来代替，其风阻以R=h/Q2求算。例如研究全矿通风系统时，每个采区通风系统都可视为一条分支。但在需要详细研究的通风系统内，具有下列情况之一者，不能作并边处理:①用风地点所处的分支;②需要进行调节的分支;③存在通风动力的分支。
(2)并点。对于并点主要有以下几种情况:①在实际系统中相近的风流合分点，其间风阻很小时，可简化为一个点，其风阻加在邻接的大风阻分支上;②对于风压较小的局部风网，可并为一个点，如井底车场等;③同标高的各进风井口与出风井口可视为一个节点;④当进回风井口自然风压不能忽略时，可将自然风压作为一个通风动力计入，仍把进风、回风井口视为一个节点;也可以采用虚拟风道的方法，即在进风、回风井口增设一条风阻为零的分支，把自然风压置于该风道中。但在某些情况下，尽管两节点间的阻力很小，也不宜进行并点，例如，并点后会改变风流分合关系、某些不能简化的角联风网的两端点等。
(3)去边。一些漏风量很小的通风构筑物所在的分支、封闭区域等可视为断路，在网络图中可不予画出.
3、标注
标注是绘制通风网络图的重要内容之一。除在网络图上标出各分支的风向、风量外，还应将进出风井、用风地点、通风防火设施以及火区位置等加以标注，并以图例说明。根据解决问题的实际需要，还可以将各分支的权值进行标注。
参考文献：
1、汤其建．巧用Word绘制通风网络图［J］．能源技术与管理，2015，40（4）：186-187．
2、黄力波 , 刘彦伟 , 李志强．矿井通风网络图［J］．焦作工学院学报(自然科学版)，2002，21（1）．
