diy电视天线怎么做?diy电视天线教程图文讲解

智能电视机具备收地面波的功能,可以架设室外天线接收电视台发射的无线信号,用馈线连接到电视机的“直播”端口,即可收看电视节目。五年前,我在临沂五金交电市场花10元钱购买一个简易八木天线(铝材制作),能够收到临沂电视台发射的三个频道的无线信号,图像和音质都很好,其中临沂综合频道是高清图像。

图片[1]-diy电视天线怎么做?diy电视天线教程图文讲解-赚在家创业号

diy电视天线教程

最近,发现以前从铝合金组合板拆下来的槽形铝条,没有当废品卖掉,遂想着自己动手做一个八木天线,放到另一台电视机上(客厅卧室各一台),免得将馈线拔来拔去的麻烦,还能实现两台电视机同时收地面波互不干扰。

说干就干。先绘制一张八木天线图纸:

diy电视天线怎么做?diy电视天线教程图文讲解-1

绘制的八木天线图纸

再备好材料:

diy电视天线怎么做?diy电视天线教程图文讲解-1

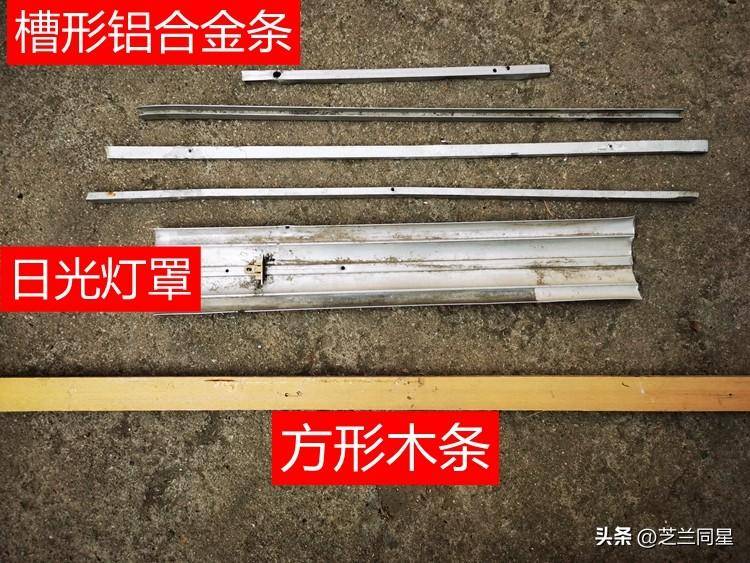

找到不用的旧材料

准备好工具:

diy电视天线怎么做?diy电视天线教程图文讲解-1

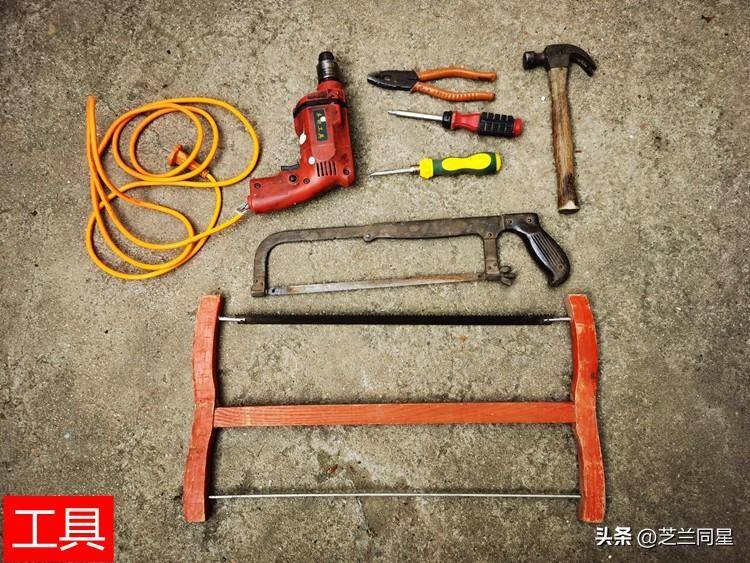

自制八木天线使用的工具:手电钻、钢锯、木锯、锤子、钳子、螺丝刀子

截取7根均为15厘米长的铝条,中间钻上孔,作为引向器。一条30厘米铝条作为反射器。截取13厘米长的铝制日光灯罩,从中间剪开成两片,作为振子。

取一根长80厘米,宽3厘米,厚2厘米木棍,按图纸要求划好线,用自攻丝将槽形铝条固定在木棍上。振子钉在木板上(两 铝片对着的两头间隔3厘米),再固定在木棍上。

用同轴电缆(馈线)连接振子,注意,两根线必须分开连接,两个铝片不能黏连。馈线的另一端连接电视机上的收地面波端口。大功告成!

diy电视天线怎么做?diy电视天线教程图文讲解-1

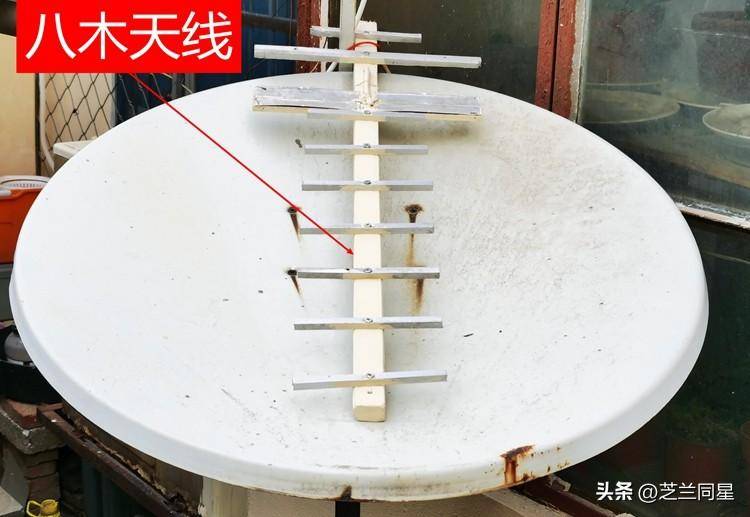

说明:木棍最后面短一点的铝条起到“挂钩”的作用,无需捆绑天线。

diy电视天线怎么做?diy电视天线教程图文讲解-1

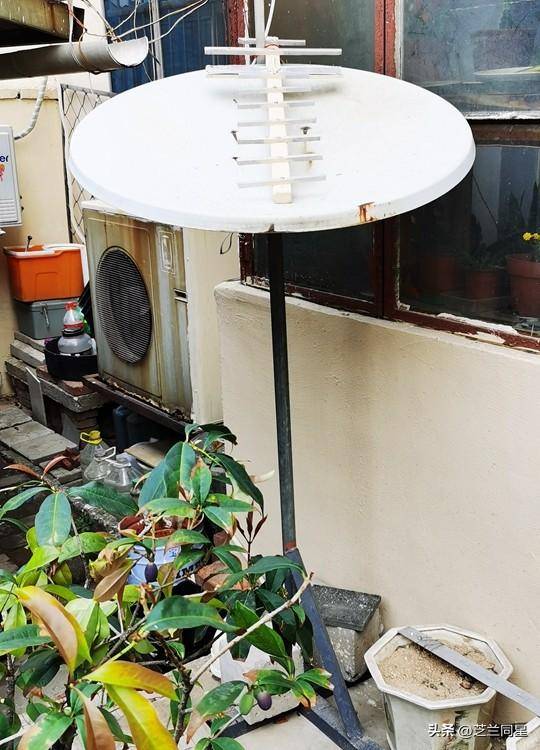

自制八木天线安放在弃用的KU锅上之全景

diy电视天线怎么做?diy电视天线教程图文讲解-1

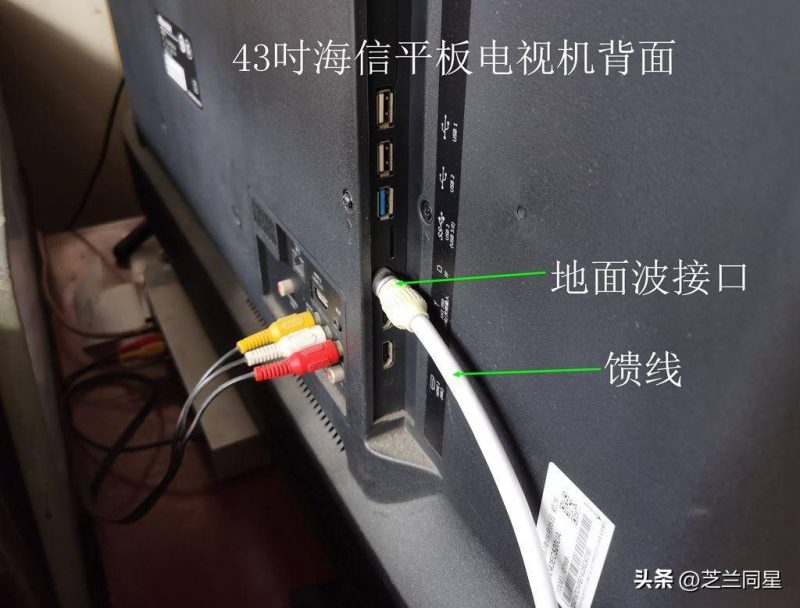

来自室外的自制八木天线上的馈线接入电视机地面波端口

打开电视机按遥控器的设置键,搜索地面波,竟然搜索到17个频道,比购买的八木天线(在另一台电视机上)多了5个频道。除了临沂公共、临沂综合和临沂经济三个频道,还有中央农村、中央记录、中央戏曲、山东齐鲁、CCTN等电视节目。另有广播电台节目:中国之星、山东广播交通台、乡村台、音乐台、体育台等等。

购买的八木天线收到了12个频道,除了收到临沂电视台三个频道,其它收到的频道与自制天线收的电视台完全不一样,有山东体育、山东农科、山东卫视、山东少儿、山东文旅、山东新闻、山东生活和山东综艺。
